光伏電站場區部分接地設計規范和接地方法：

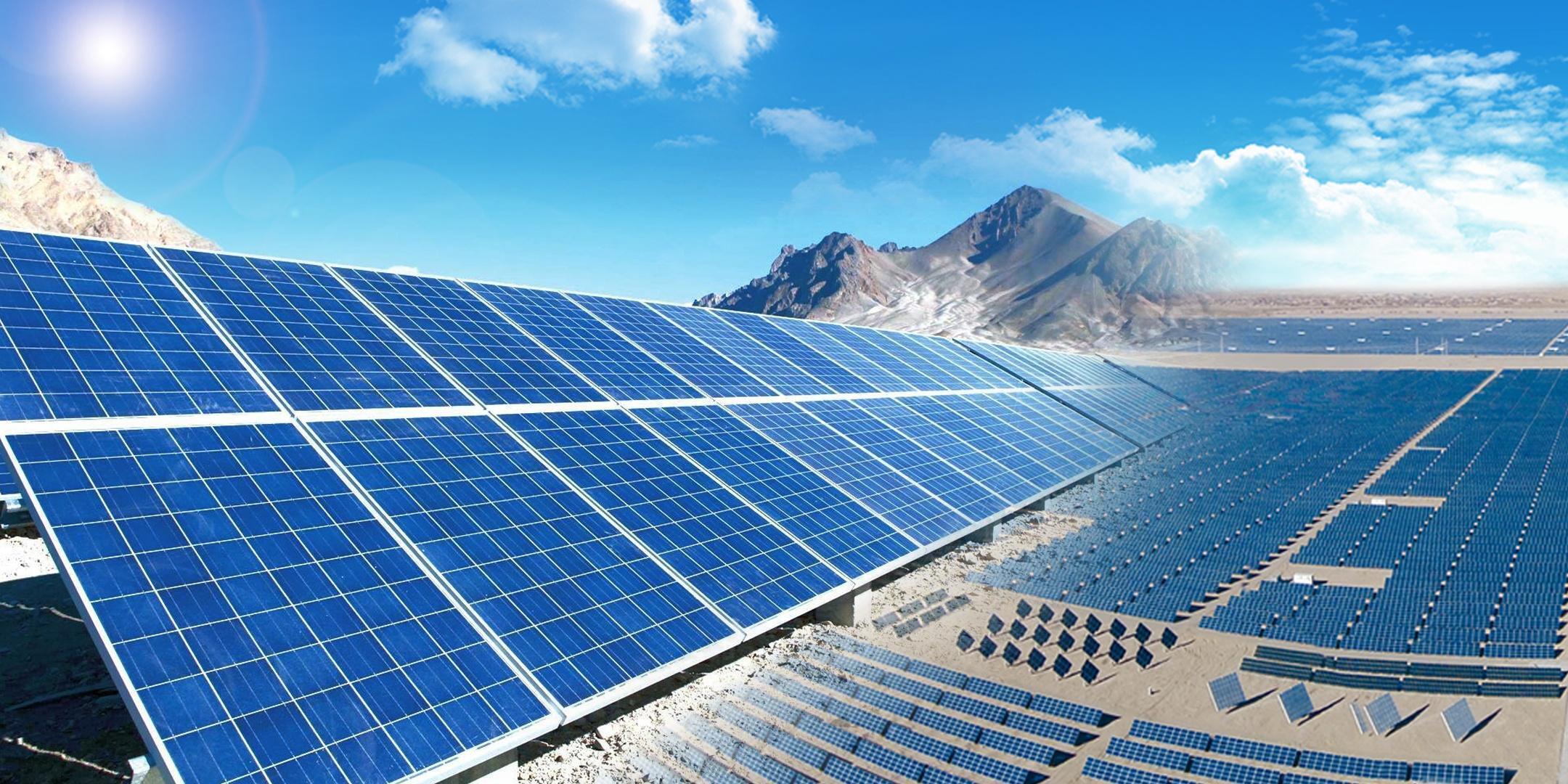

無論是在寬闊的平原上建造的傳統光伏電站，還是地形條件相對復雜的山地光伏電站，接地都具有重要意義。接地可以將雷電產生的電流引入地球，保護光伏電站的電氣設備和建筑物，保護人員的人身安全。本文主要闡述了光伏電站區域的部分接地設計。

電池板周圍的鋁合金框架一般用作光伏場區域接地的閃光設備，金屬支撐框架直接與地網連接。確保金屬部件之間的可靠連接。

部分光伏電站接地設計，所依規范一般包括：

《交流電氣設備接地設計規范》（GB50065-2011）；

《交流電氣設備過壓保護與絕緣配合設計規范》（GBT500**-2014）；

交流電氣設備的過電壓保護和絕緣（DL/T620-1997）。

根據上述規范，光伏電站部分光伏組件的接地電阻值不得超過4個Ω。

在接地設計中，接地電阻按當?shù)赝寥离娮杪视?jì)算，計算的接地電阻應符合規范要求。

光伏電站場區部分接地方法：

如果計算出的接地電阻不符合規范要求，通常需要采取一定的減阻措施。減阻措施包括:換土方法.延伸降阻法.深井立體地網法.擴網法.水下接地網法.降阻劑法.安裝電解地極離子接地體或接地模塊等。以下是光伏電站接地設計中常用的兩種降阻措施。

1.換土法：

改變土壤的方法，顧名思義，就是用電阻低的土壤代替原來土壤電阻率高的土壤。根據普通土壤電阻率參考表，可以看出粘土.黏土.泥炭等土壤的電阻率較低，可以替代?；靥钍且环N方便的方法.便宜.有效的方法，但是如果周圍沒有土壤電阻率低的土壤，運輸土壤成本過高，就有必要進行技術經濟比較。

2.外延降阻法：

這種減阻方法非常簡單，即直接擴大接地網的面積，或者在接地網周圍找到一個低電阻的地方，然后建立一個新的接地網，然后連接兩個網來降低接地網的接地電阻。這是一種非常簡單和相對經濟的方法，但在光伏領域的設計過程中。

綜上所述，在項目實施過程中，還應注意當?shù)氐牡刭|(zhì)條件等因素，并進行技術經濟比較，選擇合適的方式進行接地設計。

除接地電阻外，接地部分除接地電阻外，在設計中還應注意以下內容。

一.鋪設接地網。

鋪設接地網時，應關閉接地網的邊緣，邊緣的每個角度都應形成弧形，弧形半徑不得小于均壓帶間距的一半。接地網埋深不小于0.6m。在凍土地區，可以采用深埋法.換土法.預熱法.改變土壤性質的方法.周圍環境法.特殊材料法等。一般采用深埋法，即在凍土層下鋪設接地極和接地網。接地網可采用長孔網或方孔網(一般為5)mx5m）。

二.當?shù)赝寥栏g。

在鹽堿土等腐蝕性強的地區，應采取適當措施埋地接地體，如耐腐蝕性強的接地體或加厚鍍鋅層。此外，接地裝置的使用壽命應與主體結構的設計使用壽命相同。
