發布時間：2022年05月07日                   作者：德國GMC-I高美測儀（上海電勵士）

全天候EL測試儀Daysy EL——系統構成介紹：

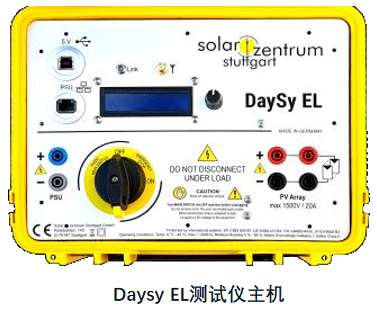

Daysy EL測試儀主機參數介紹：

輸出功率：1500V/20A

作用：DC轉換為高頻脈沖信號

附件：GPS天線，相機觸發裝置，MC4線，USB線等附件

供電：100 – 240 Vac

重量：5KG

尺寸：20x15x10 cm

防護：IP 54

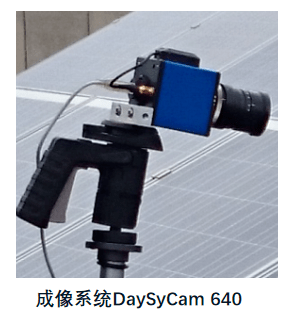

光伏測試儀成像系統DaySyCam 640參數介紹：

圖像分辨率：640×512

作用：EL信號捕捉、傳輸、處理

光學傳感器：InGaAs

核心技術：頻率鎖相

系統包含：

      圖像處理套件

       8 mm鏡頭

       12mm鏡頭

       16mm鏡頭

       14寸戶外三防筆記本

       相機和筆記本三腳架等

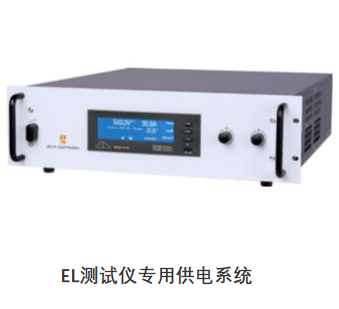

EL測試儀專用供電系統參數介紹：

Z大功率：3.3kW/15kW

作用：由Daysy EL主機聯控，提供高穩定直流信號，經變頻后為組件注入方向電壓

供電：

      3.3kW 單相或三相180-528 V AC (48-62 Hz)

     15kW  三相342-528 V AC (48-62 Hz)

重量：

     3.3kW 24Kg   15kW  31Kg

尺寸：

     3.3kW 60x60x20 cm  15kW  90x60x25 cm

供電備選方案：皮卡+柴發

適用于超大規模電站，EL測試儀供電單元無法取電的情況

Daysy-EL系列光伏檢測儀與其它EL產品設備技術對比：

全天候EL測試儀Daysy-EL測試原理：

EL光伏測試儀全稱為Electroluminescence，中文翻譯為電致發光。其原理是給光伏組件施加正向偏壓，組件內部電子在價帶與導帶間躍遷導致發光，被EL相機采集并轉換成圖像。

市場上夜用EL相機采用廉價的CCD傳感器，只能在無光或暗光環境下測量，Daysy-EL光伏測試儀采用了InGaAs傳感器，配合技術的濾波及鎖相原理，可以24小時對EL進行測試，是目前市場上已知的W一可以實現全天EL測試的設備。

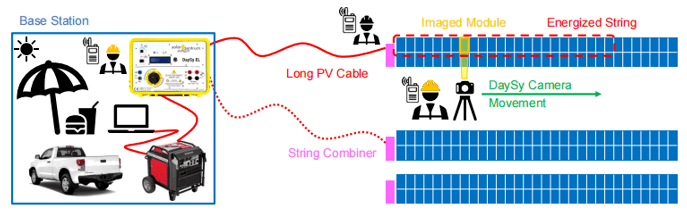

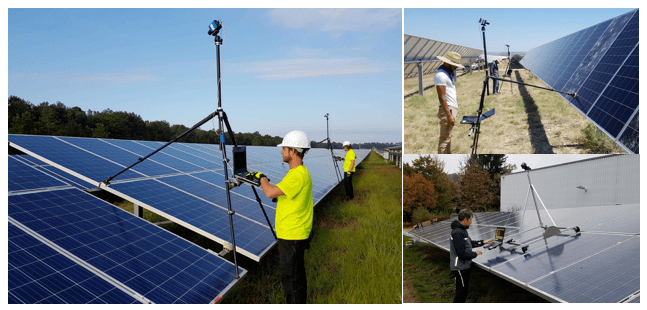

全天候EL光伏電站測試儀測試步驟如下所示：
