太陽能光伏系統測試的必要性：

測試太陽能光伏系統是具有一定復雜性的技術裝置，通常安裝在難以接近的區域（房屋和工業設施的屋頂、偏遠的戶外場所等）。它們必須可靠地運行并可靠地保護人員免受事故危害。

德國公共事故保險規定的 DGUV V3 法規，用于測試電氣系統以預防事故，以及技術規則TRBS 1201 關于測試和檢查需要監控的工作設備和系統的操作安全構成了測試太陽能系統的基礎準則。

德國電氣工程師協會的VDE 標準 VDE  0105-100、VDE 0100-600 和 VDE 0126-23 總結了整個系統的有效測試間隔和測試標準。所有太陽能系統必須按照這些標準每四年進行一次全面測試。

System Inspected

以下步驟需要在光伏系統檢查期間完成--光伏檢測的注意事項：

☆ 目視檢查設備的絕緣和電纜線束是否有損壞和缺陷

☆ 包括逆變器在內的全面功能測試

☆ 現有系統配置與記錄數據的詳細比較：如果對系統進行了結構更改，則必須以可驗證的方式列出它們。

☆ 全面的計量檢查：測量絕緣電阻、開路電壓、短路電流、系統總功率、低阻抗連接和保護性等電位連接，這對于安全原因尤為重要。

☆ 測試系統保護措施的有效性是一個單獨的檢查步驟：即使是小型光伏系統也會在電纜連接和耦合中產生強大的直流電，與之接觸可能會危及生命

☆ Z后一步是對系統進行全面的功能測試：測量值是否與瞬時太陽輻照度一致？逆變器是否正常工作？

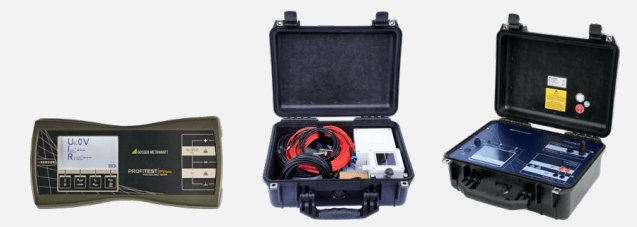

PROFITEST PV SUN (characteristic curve tracing) und PROFITEST PV 1500 Test Instruments for PV Systems

測試光伏系統：

開始負責安裝光伏系統的一方必須為每個啟動過程寫一份報告。報告的重要內容包括測量值和系統數據。 記錄測量值：

☆ 直流側絕緣電阻

☆ 系統接地電阻

☆ 電池開路電壓

☆ 組串開路電壓

☆ 組串開路電壓

☆ 采用串二極管/熔斷器的系統通過二極管/熔斷器的電壓降

☆ 可選測量單個組串的特征曲線

VDE 0126-23-1 / IEC 62446-1所規范的系統要求在并網光伏系統安裝或定期測試后，必須為客戶、檢驗員或維護工程師準備包含基本系統數據的文檔。

并網光伏系統基本系統數據:

☆ 系統額定功率(kW DC or kVA AC)

☆ 光伏組件和逆變器信息（型號、廠家和數量）

☆ 安裝和首次啟動日期

☆ 客戶名稱

☆ 安裝地點 有關系統開發人員的信息

☆ 公司名稱、聯系人、地址、電話號碼、郵箱地址有關系統安裝人員的信息

☆ 公司名稱、聯系人、地址、電話號碼、郵箱地址
