發布時間：2022年08月16日               作者：德國GMC-I高美測儀（上海電勵士）

IV曲線測試儀測試下IV曲線測試目的

☆ 測量串開路電壓（Voc）和短路電流（Isc）以及極性。

☆ Z大功率點電壓（Vmpp）、電流（Impp）和峰值功率（Pmax）的測量。

☆ 光伏組件/組串填充系數FF的測量。

☆ 識別光伏組件/陣列缺陷或遮光等問題。

☆ 積塵損失、溫升損失，功率衰減、串并聯適配損失計算等

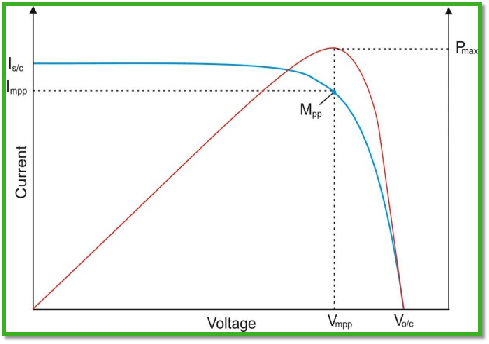

IV曲線測試儀測試下的IV曲線的基礎概念：

☆ Voc 開路電壓

☆ Isc 短路電流

☆ Vmpp Z大功率點電壓

☆ Impp Z大功率點電流

☆ Pmax峰值功率

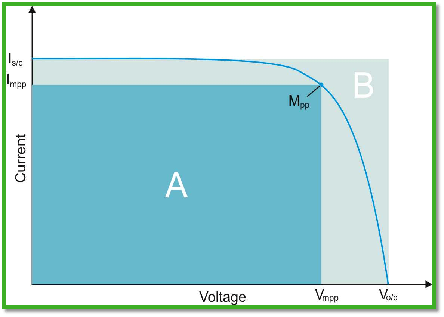

填充因子FF是太陽能電池品質的量度，定義為實際的Z大輸出功率除以理想目標的輸出功率(Isc?Voc)， FF越大，太陽能電池的質量越高。FF的典型值通常處于60~85%，并由太陽能電池的材料和器件結構決定。

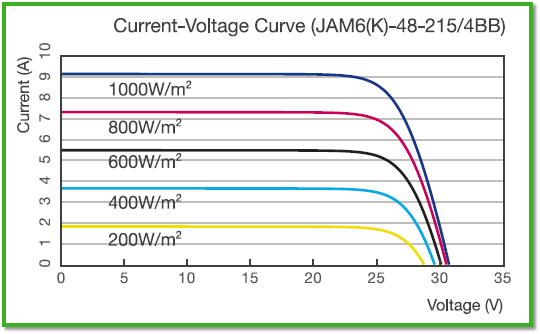

IV曲線測試儀--影響IV曲線的因素

☆ 輻照度越大，短路電流越大，輻照度對于開路電壓影響不大

☆ 溫度越高，開路電壓越小，溫度對短路電流影響不大

☆ 溫度一定的情況下，輻照度越高，組件輸出功率越大

IV曲線測試儀--組件的IV曲線分析

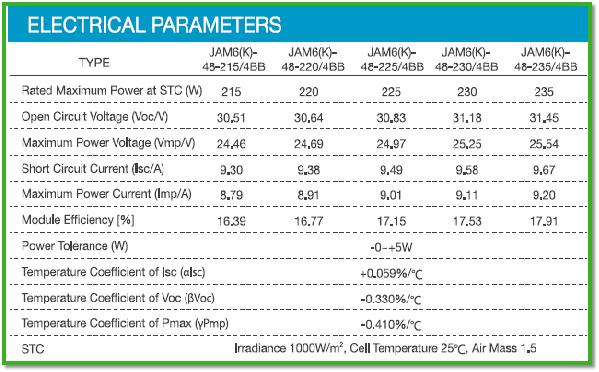

☆ STC狀態下的組件電參數

IV曲線測試儀測試的數值轉換到STC條件下的值和廠家出廠的datasheet值進行對比才有意義

IV曲線測試儀--IV曲線測試步驟

☆ 確保待測組串和逆變器斷開

☆ 被測試組串應該隔離并連接到I-V曲線測試設備。

☆ 根據被測試組件的特性、類型和數量對測試儀器進行設置。

☆ 與I-V 曲線測試儀相關的輻照度計應安裝成與陣列平面匹配，并對其進行檢查以確保其不受任何局部遮光或反射光的影響。

☆ 在使用參考電池裝置的情況下，應對其進行檢查，以確保其與被測陣列具有相同的電池技術，或者針對技術上的差異進行適當?shù)男拚?/span>

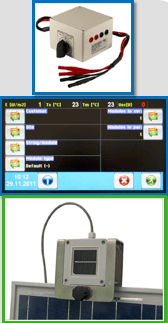

☆ I-V曲線測試儀使用的溫度探頭應提前貼在組件背板，并且在朝向模塊中心的電池中心緊密貼合，同時檢查串Voc值在期望的范圍內。

☆ 在輻照度達到儀器要求值并穩定時開始測試

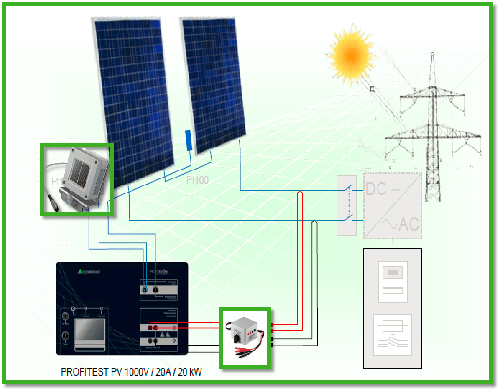

IV曲線測試儀--IV曲線測試接線

注意事項：

☆ 參考組件和待測組件保持水平

☆ 背板溫度傳感器放置待測組件中心位置

☆ 輻照度不穩定時或過低時會影響STC換算
