IEC62446-1:2016測試程序  光伏串電流測量測試

☆ 光伏串電流測量測試的目的是確保系統的正確操作特性，并驗證在光伏陣列布線中沒有重大故障。這些測試不作為組件/陣列性能的測量。

☆ 短路測試或正常運轉時測試均可，可能的情況，優選短路測量，因?yàn)樗鼘⑴懦齺?lái)自逆變器的任何影響

☆ 注意：I-V 曲線測試也與變頻器無關，并提供了進行此測試的良好替代方法

光伏串 - 短路電流測試

首先確保所有開關設備和斷開裝置都打開，并且所有光伏串彼此隔離

短路方法有三種：

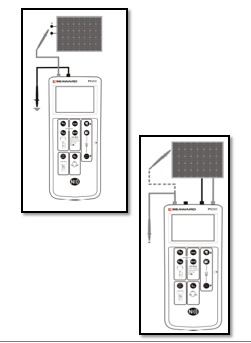

a）使用具有短路電流測量功能的測試儀器（例如專用光伏測試儀PV150/200，如右圖接線，短路和測量一起完成）；

b）臨時連接到已經存在于所述串電路中的負載斷路開關裝置中的短路電纜;

c）使用“短路開關測試箱”

光伏串 – 正常運行電流測試

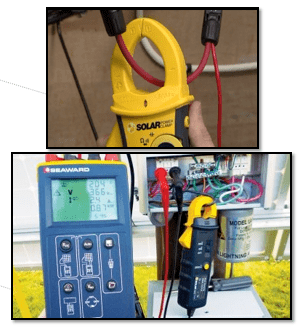

在系統開啟并處于正常操作模式（逆變器Z大功率點跟蹤）的情況下，應使用放置在串電纜周圍的適當夾式電流表測量來自每個光伏串的電流。

對于具有多個相同串的系統，并且在存在穩定的輻照度條件的情況下，應當比較各個串中的電流的測量。

光伏串 – 正常運行電流測試（輻照度不穩定的測試方法）

☆ 測試可被延遲。

☆ 可以使用多個儀表進行測試，其中一個儀表在參考串上。

☆ 可以使用輻照度計讀數來調整電流讀數。

☆ 可以使用專門的光伏測試儀（具有輻照度測量）。

☆ 可以執行I-V曲線測試。

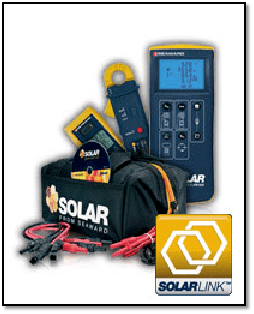

☆ 備注：PV200光伏測試儀套裝滿足輻照度不穩定下的各種測試方案

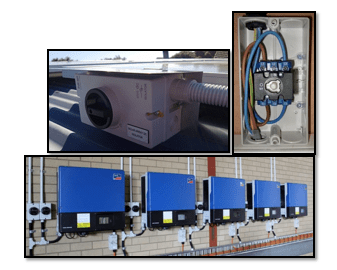

功能測試-應進行以下功能試驗：

開關柜和其他控制設備應進行試驗，以確保正確的操作，并正確安裝和連接。

構成光伏系統一部分的所有逆變器應進行測試，以確保正常工作。測試程序應如變頻器制造商定義。

光伏陣列絕緣電阻測試

應進行以下功能試驗：

執行此測試存在潛在的電擊危險，因此，在開始任何工作之前完全理解該過程，應遵循以下基本安全措施

☆ 限制對測試區域的非授權進入

☆ 進行絕緣測試時，請勿觸摸任何并采取措施防

☆ 止任何其他人觸摸任何金屬部件

☆ 進行絕緣測試時，請勿觸摸任何并采取措施防

☆ 止任何其他人觸摸組件背板，組件層壓板及連接端子

☆ 在絕緣測試設備使用時，測試區域都有電壓，該設備應具有自動自放電能力。

☆ 在測試期間，應穿戴合適的個人防護服/設備。

光伏陣列絕緣電阻測試方法：

測試方法1 - 在陣列負極和地之間進行測試，然后在陣列正極和地之間進行測試。

測試方法2 – 在接地與短路陣列正負極之間進行測試。

備注：

1、在結構/框架接地的情況下，接地連接可以是任何合適的接地連接或陣列框架

2、對于陣列框架未接地的系統，調試工程師可以進行兩個測試：i）在陣列電纜和地之間  ii）以及在陣列電纜和框架之間。

3、對于沒有可接觸導電部件的陣列（例如，光伏屋面瓦），測試應在陣列電纜和建筑物地面之間。
