   2016測試程序光伏陣列絕緣電阻測試，應進行以下功能試驗：執行此測試存在潛在的電擊危險，因此，在開始任何工作之前完全理解該過程，應遵循以下基本安全措施。

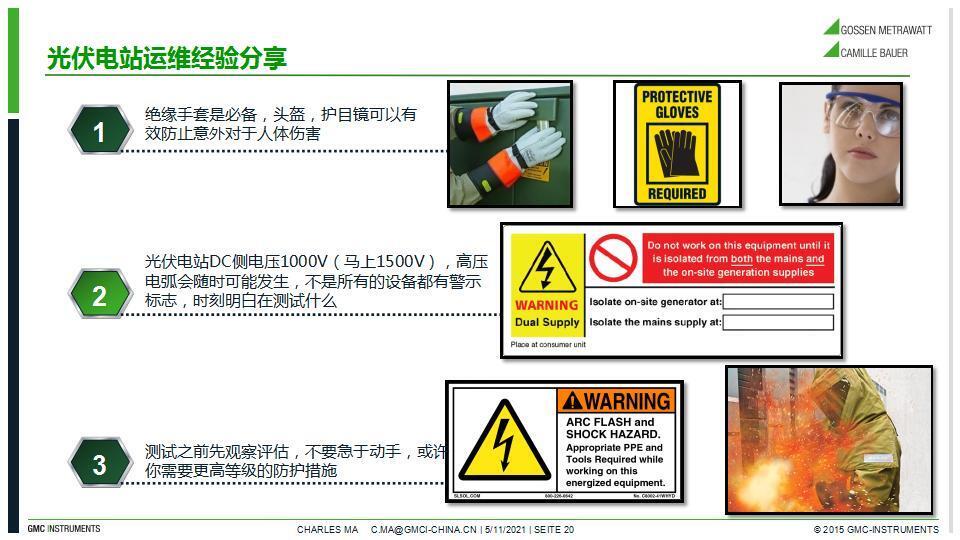

進行光伏電站絕緣測試時的注意事項：

☆ 限制對測試區域的非授權進入
☆ 進行絕緣測試時，請勿觸摸任何并采取措施防
☆ 止任何其他人觸摸任何金屬部件
☆ 進行絕緣測試時，請勿觸摸任何并采取措施防
☆ 止任何其他人觸摸組件背板，組件層壓板及連接端子
☆ 在絕緣測試設備使用時，測試區域都有電壓，該設備應具有自動自放電能力。
☆ 在測試期間，應穿戴合適的個人防護服/設備。
☆ IEC62446-1:2016測試程序光伏陣列絕緣電阻測試
光伏絕緣測試方法：
測試方法1-在陣列負極和地之間進行測試，然后在陣列正極和地之間進行測試。
測試方法2–在接地與短路陣列正負極之間進行測試。
備注：1、在結構/框架接地的情況下，接地連接可以是任何合適的接地連接或陣列框架
2、對于陣列框架未接地的系統，調試工程師可以進行兩個測試：i）在陣列電纜和地之間ii）以及在陣列電纜和框架之間。
3、對于沒有可接觸導電部件的陣列（例如，光伏屋面瓦），測試應在陣列電纜和建筑物地面之間。
IEC62446-1:2016測試程序光伏陣列絕緣電阻測試
    測試流程：開始測試之前，限制非授權人員進入，將光伏陣列與逆變器隔離，斷開可影響接線盒或組合箱中絕緣測量的任何設備（例如過壓保護裝置）。
IEC62446-1:2016測試程序光伏陣列絕緣電阻測試
絕緣電阻–高于10kWp的光伏陣列,應該遵循下列兩種方法：
    方法A：對以下進行絕緣電阻測試：單個組串；或組合串，其中組合串容量不超過10kWp。（個人觀點：建議采用方法二，正負極短接后對地打絕緣，安全高效，可以白天測量。）
    方法B：做為方法A的代替方法，允許測試整個陣列（或子陣列）的方案，如果低于要求的絕緣值，再嘗試方法A尋找問題點（個人觀點：如果時間緊急可以采用方法一，但是由于正對地，負對地由于電容電壓存在會對儀器和測量精度產生影響，要不等晚上測，要不等放電后測；而且方法B如果測試發現問題，需要重新按照方法A逐一測試，除非趕進度，不建議采用。）
光伏電站現場測試小貼士
    ☆ 盡可能保持組件清潔的情況下測試
    ☆ 提前把溫度傳感器貼到背板以節省時間
    ☆ 如果測量值和預估值偏差比較大，多測幾次
    ☆ 出發測試前檢查再檢查，多帶一個備用電池。
    ☆ 儀器和待測組件的連接一定要緊密，不要留空隙
    ☆ 從現場回來后把儀器放置在室溫環境下，注意防水防潮防高溫。
    ☆ 輻照度傳感器保持和待測組件相同角度并注意遮擋問題
    ☆ 確保儀器干凈整潔，特別是接口，按鈕，屏幕部分
