光伏發電并網系統的結構：

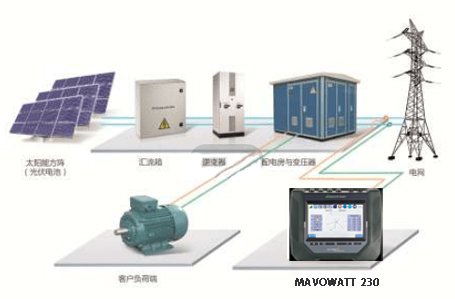

光伏發電并網系統框架圖如下，主要包括光伏電池陣列、匯流箱、光伏系統控制器、逆變器、電池組設備、配電變壓系統等。

光伏電池陣列由多個光伏電池組件并聯組成，太陽能通過光電轉換設備轉化為電能；匯流箱用于收集上升光伏電池陣列的輸出電壓，滿足逆變器的電壓要求；逆變器導出低壓交流電后，電壓通過升壓變壓器上升至并網，Z終接入電網。

電能質量監測系統哪些參數主要用于光伏發電并網監測？

電能質量監測裝置主要安裝在并網前，實現電能質量各方面的實時檢測：

1.產生諧波的光伏發電站.間諧波.高次諧波和諧波組

在光伏電站中，脈沖調制技術通常用于將直流電轉換為交流電，在這個過程中會產生大量的諧波。由于逆變器開關元件的特點，在開關頻率的整數倍周圍存在嚴重的高頻諧波。這種諧波的存在會使電流失真。在配電網中，由于路線阻抗較大，諧波阻抗不容忽視，因此會產生較大的電壓失真。

2.發電功率的多變性

由于逆變器集成的控制器功率因素一般為0.99上下，因此需要補償電網的無功功率。需要實時監控輸出的有功功率和無功功率。

3.電壓波動和閃變

電壓波動是指一系列規則的變化，即振幅一般不超過0.9~1.1p.u.范圍內的一系列電壓隨機變化，通常稱為閃變。光照度對光伏電站的輸出功率也有很大的影響。光伏發電的輸出功率具有波動性.間接性.這三個周期性特征，導致電網電壓的波動和閃變。

4.電壓誤差

大型分布式光伏發電系統的啟動會導致電壓誤差。電力質量監測系統實現后臺統一管理：光伏大規模并網發電，大量逆變器接入電網，電壓誤差、諧波、高諧波、高諧波、電壓波動和閃存問題導致電網質量惡化，為了實時檢測電網光伏并網模式，需要電力質量在線監測，實現統一管理的后臺監控。

高美測儀電能質量監控系統配套分析管理軟件，操作簡單，分析功能齊全，采用曲線、表格、報表、報表、報表等ITIC圖紙等綜合工具可以幫助您快速找到影響電能質量的原因，為電能質量管理提供足夠、直觀的數據基礎；提供客戶和權限的管理功能，可以統一管理多個電能質量監控裝置。
