如何利用IV曲線測試儀快速定位問題組件

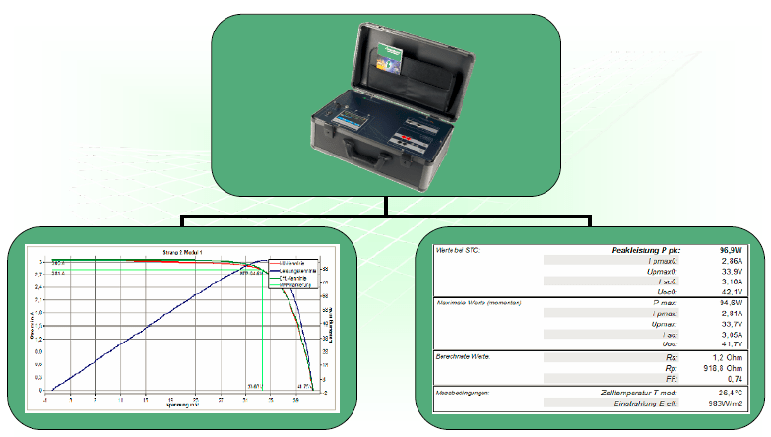

組串I-V曲線測量工具

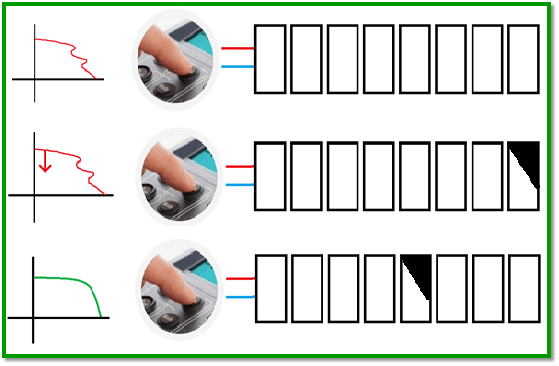

☆ 測量組串發現曲線 有臺階

☆ 依次遮擋單個組件，短路電流會下降，但曲線臺階基本不變

☆ 當遮擋到某個組件發現曲線正常時，可判斷此組件有問題

IEC62446-1:2016測試程序  IV曲線測試儀紅外測量

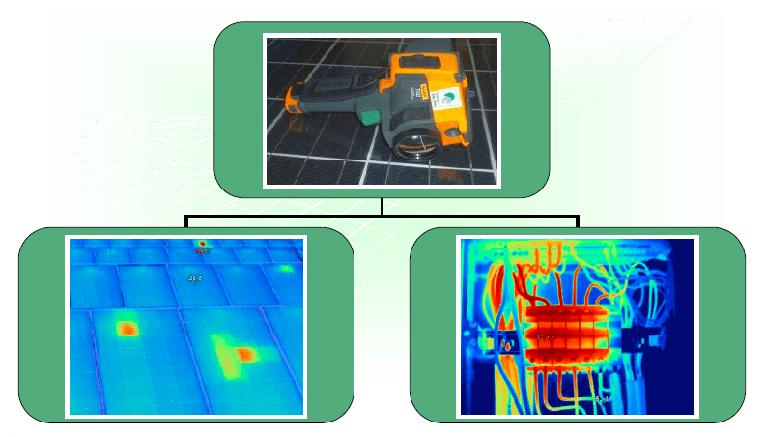

該測試主要著眼于陣列中的異常溫度變化，通常這些異常的溫度變化是各種故障造成：

☆ IR測試結果 – 組件熱斑

通常組件溫度應相對均勻，無明顯溫差區域，但組件在接線盒周圍更熱，因為熱量不會被傳導到周圍環境，另外組件在邊緣、標簽、周邊和支撐處看到溫度梯度也是正常的。

☆ IR測試結果 - 旁路二極管

如果任何旁路二極管是熱的（打開的），檢查尋找明顯的原因，例如由于二極管保護的組件上的遮擋或碎片。如果沒有明顯的原因，可以懷疑是一個壞的組件。

☆ IR測試結果 - 電纜連接

組件之間的電線連接不應顯著高于電線本身。如果連接更熱，請檢查連接是否松動或被腐蝕。

IEC62446-1:2016 測試要求 IV曲線測試儀附加測試

接地電壓 - 電阻接地系統（按組件廠家要求測試）

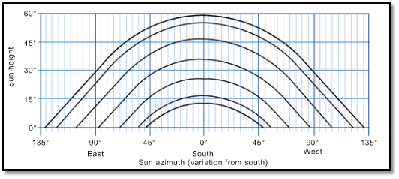

遮光評價（記錄當前的陰影和地平線條件）

阻塞二極管測試（VBD介于0.5 V和1,65 V之間）

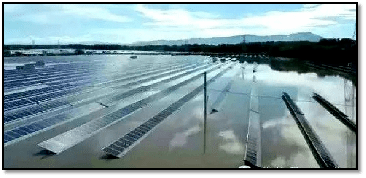

光伏陣列 - 濕絕緣電阻測試（主動發現問題）

IV曲線測試儀光伏電站現場測試使用注意事項：

☆ 盡可能保持組件清潔的情況下測試

☆ 提前把溫度傳感器貼到背板以節省時間

☆ 如果測量值和預估值偏差比較大，多測幾次

☆ 出發測試前檢查再檢查，多帶一個備用電池。

☆ 儀器和待測組件的連接一定要緊密，不要留空隙

☆ 從現場回來后把儀器放置在室溫環境下，注意防水防潮防高溫。

☆ 輻照度傳感器保持和待測組件相同角度并注意遮擋問題

☆ 確保儀器干凈整潔，特別是接口，按鈕，屏幕部分
