光伏系統中常見的故障類型：

DC接地故障是光伏系統中常見的故障類型，一半故障未被發現。DC接地故障是指在輸送DC電源的電路（變頻器之前）中，通過設備接地導線的電流出現不良情況。接地故障會導致電弧故障、高壓電弧閃光等嚴重安全問題。由于短路電流會使裸金屬大幅升溫，因此接地故障除存在安全隱患外，還會產生火災風險。---光伏系統監測儀器

讓我們看一些術語，看看光伏系統內部的情況，以便更好地理解直流接地故障。

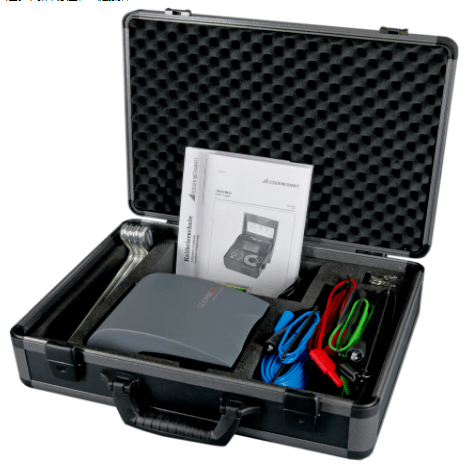

                                                         接地故障電阻檢測儀

接地是根據有關規范定義的：

• 設備的接地導線(EGC)=提供接地故障電流路徑，通常將設備的非載流金屬部件連接到系統的接地導線或接地電極導線或兩者的導。

• 接地電極導線(GEC)=在接地電極或接地電極系統上連接系統接地線或設備的點的導線。

• 接地導線=系統或電路導線有意接地。

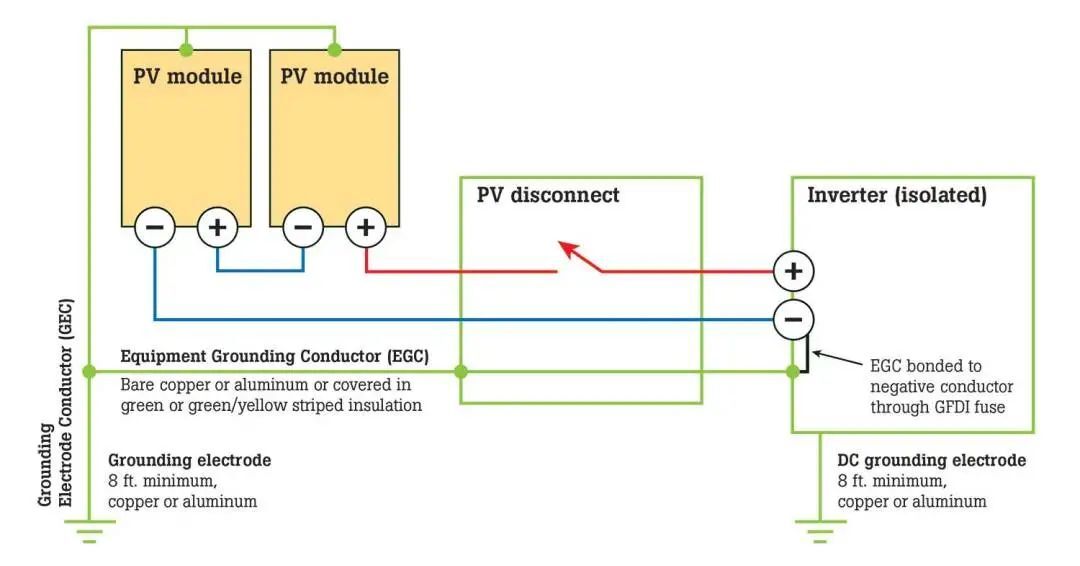

直流接地線路圖

光伏系統(直流側)負極接地：

EGC用于將所有導電元件（模塊、支架）連接在一起，并提供通往GEC的路徑。GEC將EGC和整個系統連接到接地電極。接地電極是一根插入地下至少8英尺深度的大金屬棒。它通常由銅、鋁或銅袋制成。

在直流接地故障中，由于意外與接地線接觸，電流流過EGC或任何金屬部件。這種接觸通常是由于導線的絕緣損壞、安裝不當、導線被水夾住造成的，這可能導致導線與EGC之間形成電氣連接。---光伏系統運維監測

直流接地故障為什么危險？

由于不易被發現，直流接地故障在大型光伏系統中尤其危險。接地故障中的小型（1安培）電流泄漏不能通過接地故障保護（GFP）設備檢測到，因此被稱為盲點。---光伏安規測試儀

初始的直流接地故障將成為大電流的并聯路徑，如果二次側故障時電流較大，GFP會使電路跳閘。
