發布時間：2022年4月29日                作者：德國GMC-I高美測儀（上海電勵士）

多功能光伏測試儀可以進行何種測試？

IEC 62446:2016測試類別

☆ 接地和等電位接地導體連續性   PV150 ,PV200/PV210

☆ 機型測試  PV150 ,PV200/PV210 SUP

☆ 匯流箱測試

☆ 組串開路電壓測試

☆ 組串回路電流測試（短路或者正常運行）

☆ 直流回路絕緣電阻

☆ I-V曲線跟蹤

接地連續性測試

如在直流側安裝了保護或者接地導體，比如陣列框架接地，則需要對所有這些導體進行電器連續性測試。并且與主接地終端的連接也應進行驗證。

RPE 保護接地的連續性

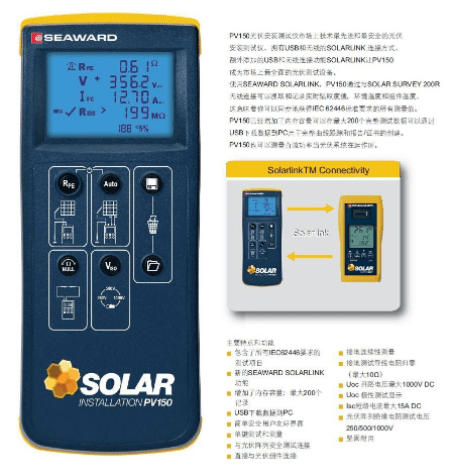

PV150/200光伏測試儀置零

1，將測試表筆的筆尖相互接觸確保其電氣連接完好。

2，按住面板上的RPE Null 按鍵

3，當聽到提示音后，RPE0.00出現在顯示器上，同時置零圖標Null點亮

多功能光伏檢測儀進行測量：

1，要進行一次測量，請連接紅色和黑色測試引線，如圖所示并按Rpe鍵

2，按住Rpe鍵進行連續測量

3，然后會顯示出測試探頭之間的電阻

4，按Rpe鍵中止連續測試模式。

光伏檢測儀絕緣電阻測試

絕緣不佳不僅會增加觸電或者火災的風險，而且還會降低系統的整體性能，因為光伏組件產生的一部分直流電會通過漏電流導入大地而流失。

使用光伏組件測試對測試結果一般期望值：

對于組串電壓：

☆ Voc X 每串模塊 X 溫度系數

對于組串電流：

☆ Isc X 輻照度因數 X 性能因數

如果你測量到的Voc與預期的Voc不同，這可能表面：

☆ 旁路二極管短路

☆ 布線和連接問題

☆ 極性反了

☆ 電勢誘發衰減

如果你測量到的Isc與預期的Isc不同，這可能表面：

☆ 接地故障

☆ 存在裂紋

☆ 多種故障組合
