IV曲線測試原理1：

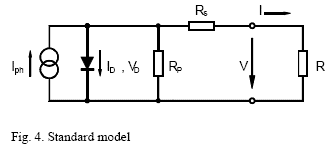

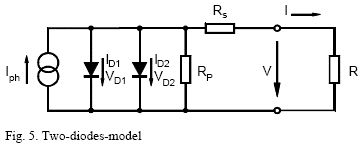

EffectiveSolarCellCharacteristic

IV曲線測試原理2：

五個IV曲線上已知參數可以計算四個EffectiveSolarCellCharacteristic參數RPV,VT,IO,Iph

IV曲線測試原理3：

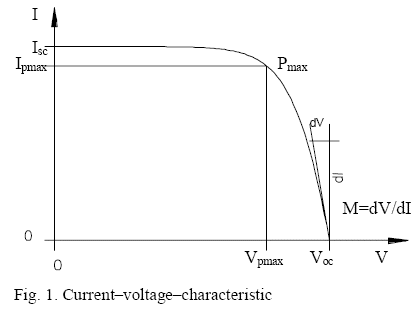

一般IV曲線得到Isc,Voc,Ipmax,Vpmax再加上M值(M=,I=0)

IV曲線測試原理4：

PhotovoltaikResistanceRpv可以為正或負值

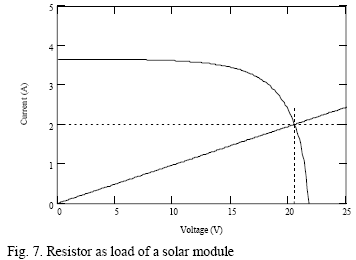

    舉例：得到：當負載為10.25ohm時，流過負載電流為IL=2amp


    所以：EffectiveSolarCellCharacteristics是正確無誤

    請參考：Peak-PowerAndInternalSeriesResistanceMeasurement

    underNaturalAmbientConditionsbyAndreasWagner

IV曲線測試原理5：

在一次(IV曲線)自然光輻照下計算串聯電阻Rs，假設FF在不同IV曲線下維持不變，當一個IV曲線量測得到之后可以利用Simulation獲得第二個IV曲線。

    請參考：InternalSeriesResistanceDeterminatedofonlyoneIV-Curveunderillumination–byGeraldKunzandAndreasWagner

IV曲線測試原理6：

STC條件下的Ppk，為了在自然光輻照下，從MPP推算到STC的峰值功率Ppk沿用公式(20)EffectiveSolarCellCharacteristic有效電路，及考慮四項因素

    1.參考監測片與待測模組光譜響應一致

    2.環境溫度TjCellTemp(NOCT)

    3.輻照強度IrradianceEeff

    4.Z大功率的溫度系數Ct(typical–0.0044k-1)
