I-V曲線校正方法-基于SDM的數值方法：

校正程序

表1總結了所有被研究和實現的方法，并將其分為前8個類（A、B、C、D、E、F、G或H）之 一。對于每種方法，還包括了所需的內在系數的列表。為了澄清這些系數的含義，表2包含了每 個所需的內在系數的一行，并提供了一種如果制造商沒有提供的方法來估計其值的參考。在本 節的其余部分，將簡要解釋每一種研究的方法，提供要應用的方程。

C01：理想單二極管模型

與任何數值方法一樣，這種方法都是基于太陽能電池的物理模型。模擬光伏器件I-V特性 曲線的Z擴展的底層模型是單二極管模型（SDM），它包括一個電流源、一個二極管和兩個寄生 電阻：串聯電阻Rs和并聯或并聯電阻Rsh（見圖1）。然而，可以在文獻中找到一些簡化的方法 ，其中一種或兩種寄生電阻都被忽略了。在D一種方法中，將解決SDM的Z簡單版本，稱為“三 參數模型”（我們稱為理想的SDM或ISDM），而不包括任何寄生抗性，i。e., 假設串聯電阻為 接收站= 0 W和平行電阻可以去除(Rsh! ￥).與該模型相關的數學表達式（式（75）：

可以看出，從實驗曲線的I-V對中只能確定三個未知參數：光生成電流Iph、暗飽和電流Is 和二極管理想因子m。Z初，這些參數的值是指初始條件(G1，T1)可以估計。但是，將這些參數 的值校正到固定的參考條件可能非常方便，例如STC。事實上，有一些表達式用于將這些參數從 測量條件（G，T）轉換為(GSTC, TSTC)，反之亦然。許多作者[49,87,88]提供了相當于（方程 （76））的表達式來糾正Iph，而可以找到不同的方法來表示的依賴性是對器件溫度T，類似于 （式（77）)。

其中q = 1.602176634 10 19在這種情況下，應該假定為一個從eV轉換為焦耳的無量綱因子 。 使用（公式（76）-（79）），可以將這些參數轉換為任何參數(G2、T2)，這樣模型就可 以模擬任何期望目標條件下的I-V曲線。因此，目標是利用(G1，T1)，以便稍后模擬在(G2，T2). 從一個離散的I-V對集合中識別參數可以使用一個數值曲線擬合程序來執行（例如，包括在 Matlab[19]的優化工具箱中）。

C02：簡化的單二極管模型

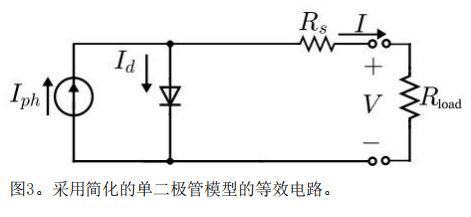

在文獻中，有報道稱后者的ISDM可能非常不準確，因此許多作者提出了包括一系列電阻Rs ，而只忽略了平行電阻Rsh，如圖3所示。該模型的行為使用（公式（78）)進行描述：

因此，有四個未知參數：(Iph,是, m, Rs).Z后，這些數值方法大多都假設了級數電阻 接收站作為一個常數的內在參數（式（79）)，不依賴于G或T。

接收站=接收站,STC

C03：單二極管模型

復雜性的下一步可以通過假設存在一個并行電阻Rsh來實現，從而得到一個與圖1中所示的 等效電路，它對應于其“五參數”版本中的經典單二極管模型（方程(9)）。在這種情況下，使 用擬合工具的方程組由（公式(9)、（76）、（77）、（79）和（80）)組成，假設平行電阻Rsh 也是恒定的：Rsh=Rsh,STC

C04：單二極管型號

該方法試圖對前一種方法進行改進。雖然串聯電阻接收站繼續被認為是一個常數，對于平 行電阻Rsh，對輻照度G的依賴通過（式（81）)表示：

C05：拉斯切爾方程

基于實驗數據，Ruschel等人。[18]指出，由于低輻照度水平的非線性行為，以前的方法 對于平行電阻不夠準確。因此，在那篇論文中，有一個替代的翻譯方程Rsh提出，引入兩個額 外的擬合參數，h和λ，它們依賴于單元技術（式（82））：

C06： PVSYST方法

PVsyst是一個軟件，它實現了多個模型，供工程師用于設計不同類型的光伏項目[89]。為 了解決與平行電阻Rsh建模所產生的困難有關的問題，在本軟件[52]中使用了表達式（等式（8 3））：

其中，m和ν是每種不同技術必須事先知道的值，以及Rsh, STC（平行電阻Rsh在GSTC= 1000 W/m 2)應在從初始曲線中識別其他參數時確定。 后一個公式可以簡化，假設m和m之間的固定比率RRsh,STC，以這種方式，（式（83）)可 以重寫為（式（84））[18]（每種技術應給出此比率R，而不是m）：

C07：沃克方程

雖然這是Z廣為人知的方程來表示暗飽和電流之間的關系是而器件溫度T為（式（77）） ，其他作者[53,90]更傾向于使用一個稍微不同的表達式，其中T的比值/TSTC提高3/m（而不是 僅提高3），因為這種替代方法似乎更適合相同情況下的實驗數據（式（85）)：

因此，本文提到的作為C07的方法正是使用（公式(9)、（76）、（79）、（84）和（85）) 在STC條件下確定五個未知參數進行曲線擬合的結果。

C08：勞里諾方法

為了提高精度，一些作者還包括了串聯電阻的額外依賴性接收站設備溫度。這就是勞里諾 等人的情況。[54]，其中通過串聯電阻Rs的溫度系數k假設有直接的線性依賴，僅在他們自己的 IEC 60891：2021 [3]中引入（程序1和2）。事實上，（式（57）)也被建議使用（式（76）)、 （式（84）和（85）)來轉換固有系數。

C09：丁的表達

經過深入的分析后，Ding等人。[55]給出了一個模擬串聯電阻的表達式接收站作為溫度的 函數（式（86）)：

Rs (T) = Rs0K· exp (Bs · T)

其中假設T用開爾文表示，接收站0K是在0k時的串聯電阻，和生于是一個必須從實驗數據中擬合的參數。在這種方法中，而不是確定的值接收站,STC，其目的是進行估計接收站0K.

C10：Cotfas方法

該方法使用（公式（76）、（77）和（80）)進行翻譯Iph，Is和Rsh，而它提出了系列抗 性Rs的替代表達式，它不僅依賴于T，也依賴于G（式（87））：

其中假設T用kelvin表示，B=為0.271（在原論文中稱為β）假設為常數。 Z后，方法C11、C12、C13、C14、C15分別與方法C01、C02、C06、C07、C08完全相同，僅改變（式（88））（式（88））， 這也是基于方法A10：

其中x，如前面所述，只是一個擬合參數，它解釋了光誘導電流Iph和輻照度G之間可能的非線性。x的值應該由實驗數據來確定，因為它不是由制造商提供的。
