光伏組件/組串PL測試儀Daysy PL——測試原理

Daysy PL測試儀通過光致發光原理，?使用太陽光對組件激發，?使得材料中的電子從基態躍遷到激發態，?然后在回到基態時發出熒光。?通過InGaAs SWIR相機捕捉熒光信號，?進而獲得組件缺陷信息。

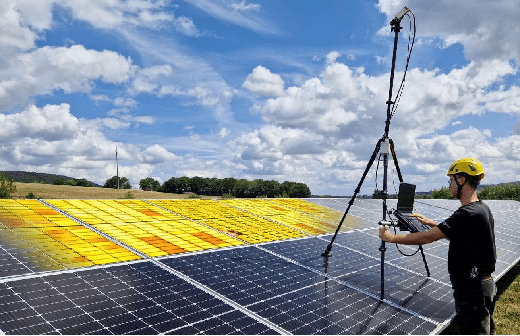

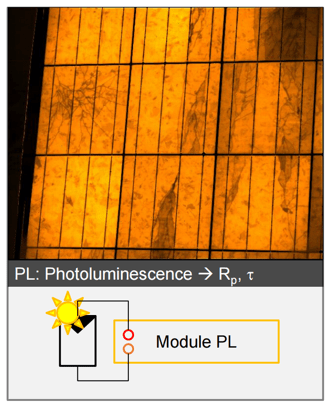

PL測試圖像

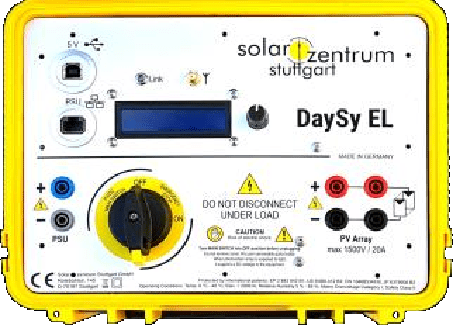

Daysy PL測試儀主機

☆ 輸出功率：1500V/20A

☆ 作用：DC轉換為高頻脈沖信號

☆ 附件：GPS天線，相機觸發裝置，MC4線，USB線等附件

☆ 供電：100 – 240 Vac

☆ 重量：5KG

☆ 尺寸：20x15x10 cm

☆ 防護：IP 54

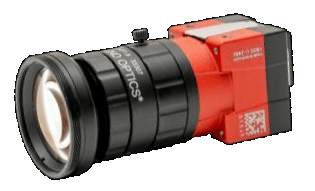

組件/組串PL測試儀—成像系統

☆ 圖像分辨率：24MP（NightSy）

                         1MP or 5MP（DaySy）

☆ 作用：EL信號捕捉、傳輸、處理

☆ 光學傳感器：Si CCD 和 InGaAs

☆ 核心技術：頻率鎖相

☆ 配套附件：

       圖像處理軟件

       長短焦距鏡頭

       筆記本電腦

       相機和筆記本電腦三腳架等

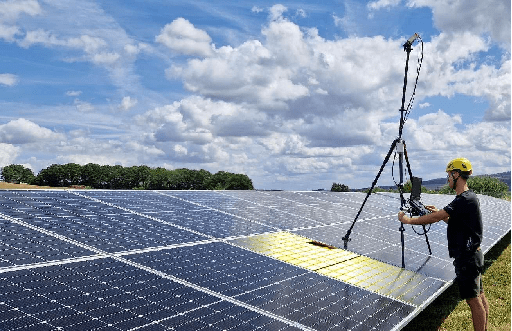

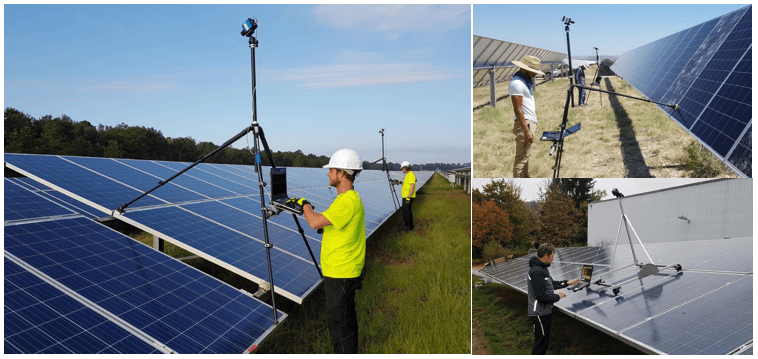

組件/組串PL測試儀——現場實測

組件/組串PL測試儀—技術參數

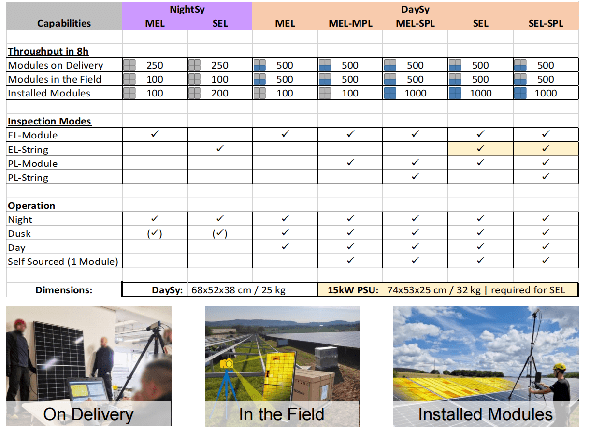

組件/組串PL測試方案——選型指南

☆ 針對不同應用場景的組合方案

☆ 通用的測試主機Daysy-Box

☆ 每個方案都可通過購買密鑰輕松升級（部分需要升級相機和電源）

☆ 可租賃有時間限制的臨時密鑰方便應對突發檢測項目

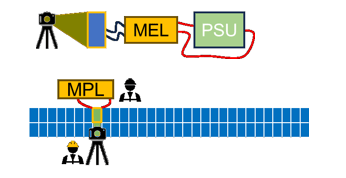

組件日用PL測試儀——選型指南

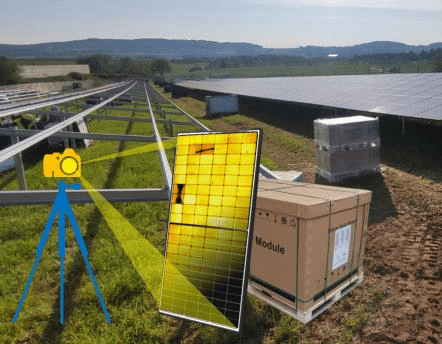

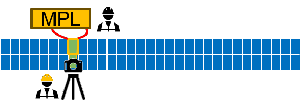

組件白天PL測試儀DaySy-MPL

☆ 適用于白天對單個組件進行PL測試

☆ 適合來料檢測或現場PL抽檢

☆ 可升級日用組串PL測試系統或組串EL/PL測試系統

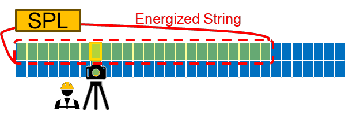

組串白天PL測試儀DaySy-SPL

☆ 適用于白天對組串進行PL測試

☆ 適合現場無供電情況PL批量檢測

☆ 可升級組件/組串EL測試系統

組件日用PL一體機DaySy-MPL

☆ 適用于白天對單個組件進行EL&PL測試

☆ 適合來料檢測或現場EL抽檢

☆ 可升級組串EL/PL測試系統
