網光伏電站性能檢測與質量評估方案

一、并網光伏電站驗收標準

《CQC CNCA/CTS0016-2015并網光伏電站性能檢測與質量評估技術規范》（下文簡稱“規范”）規定了并網光伏電站性能檢測和質量評估相關的定義、技術要求、試驗方法和判定原則。本標準適用于并網型光伏電站，分布式光伏系統、包括與建筑結合的光伏發電系統可參照執行。IV曲線測試儀說明書

光伏組件IV曲線測試儀

二、第三方檢測機構可開展的檢測業務

對于光伏電站第三方檢測機構或者運維服務公司等，一般會參考“規范”第九章節 光伏電站性能測試內容進行測試。參考眾多光伏檢測機構的主要檢測項目，在光伏電站現場可開展的檢測項目包括：紅外攝像（熱斑檢查），污漬遮擋損失，光伏組件性能衰降，光伏組串溫升損失，光伏組件/組串的串并聯失配損失，EL測試，光伏方陣相互遮擋損失，直流線損，交流線損，光伏方陣絕緣測試，接地連續性測試，逆變器效率，并網點電能質量。對于諸如逆變器MPPT效率，變壓器效率，并網性能測試（孤島保護、有功/無功功率控制能力、低電壓穿越以及電壓/頻率適應能力驗證）等測試內容，由于更多涉及的是并網環節，或在現場無法開展的項目。

太陽能光伏組件測試儀原理

三、核心檢測設備——光伏組件IV曲線測試儀

1、技術要求：太陽能光伏組件測試儀原理

IV曲線測試儀是光伏電站性能檢測的核心設備之一，在“規范”的第九章節對光伏電站性能測試的規定中，9.2 光伏組件紅外（IR）掃描檢查、9.3 光伏系統污漬和灰塵遮擋損失、9.4 光伏陣列溫升損失、9.5 光伏組件功率衰降、9.7 光伏系統串并聯失配損失（包括9.7.2~9.7.5四個子章節）等5個大項目都需要用到IV曲線測試，進行光伏組件性能測試。

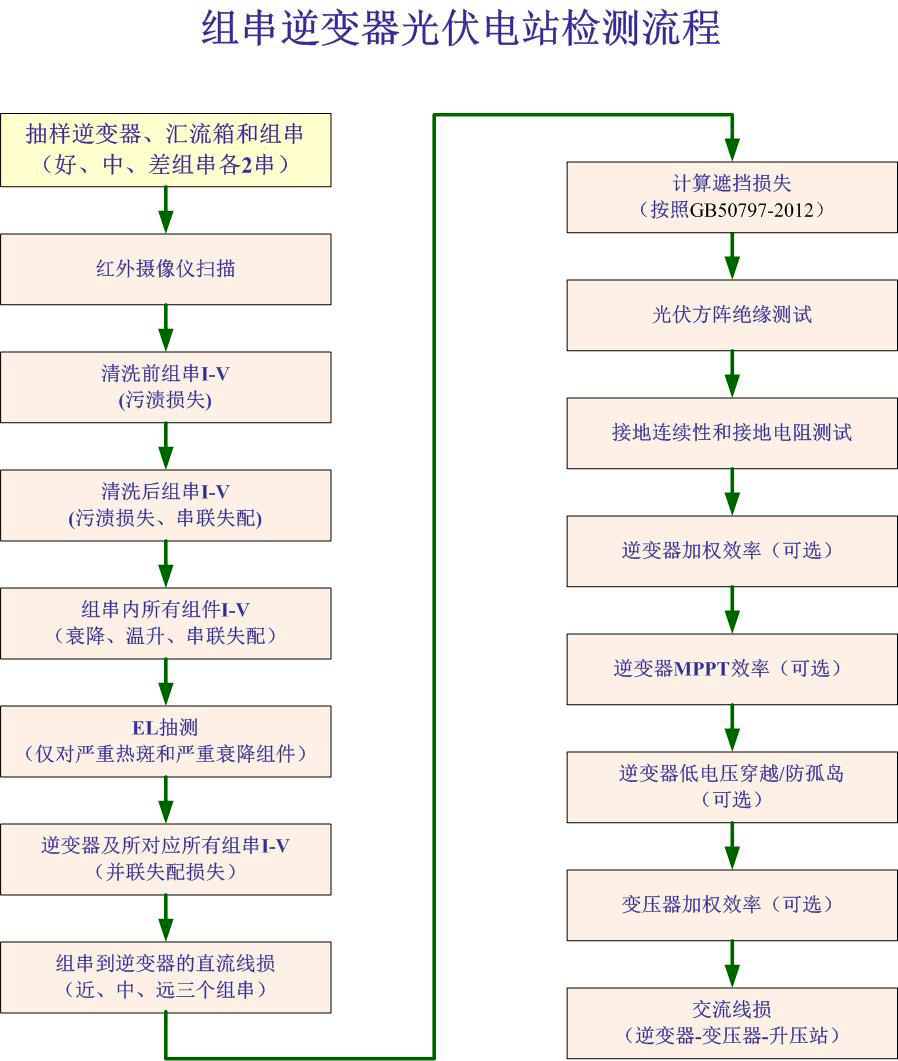

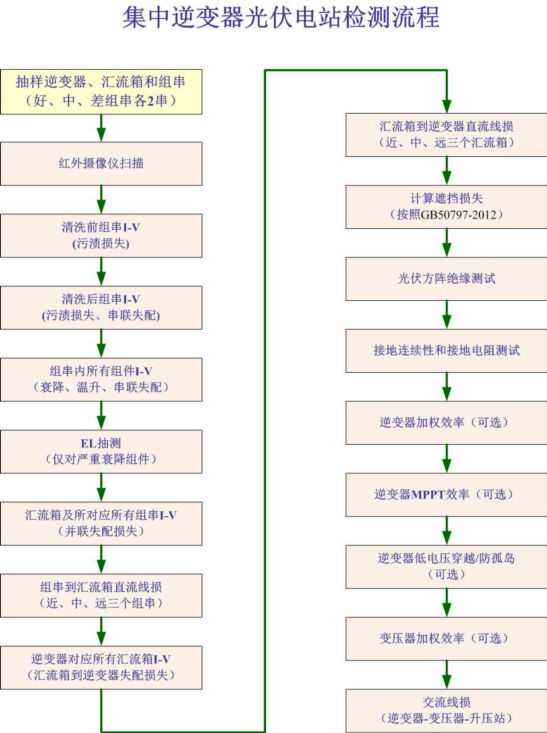

    在“規范”的附錄一中，規定了集中逆變器光伏電站檢測流程和組串逆變器光伏電站檢測流程，其中一大半的測試內容都是IV曲線測試。加上現場測試條件往往比較困難和復雜，組件之間還有串聯失配或組串并聯適配等問題，因此需考慮采購精度、穩定性和測試重復性好，測試量程范圍廣（同時滿足1500V，20A），品質過硬的IV曲線測試儀。

光伏組件IV曲線測試儀

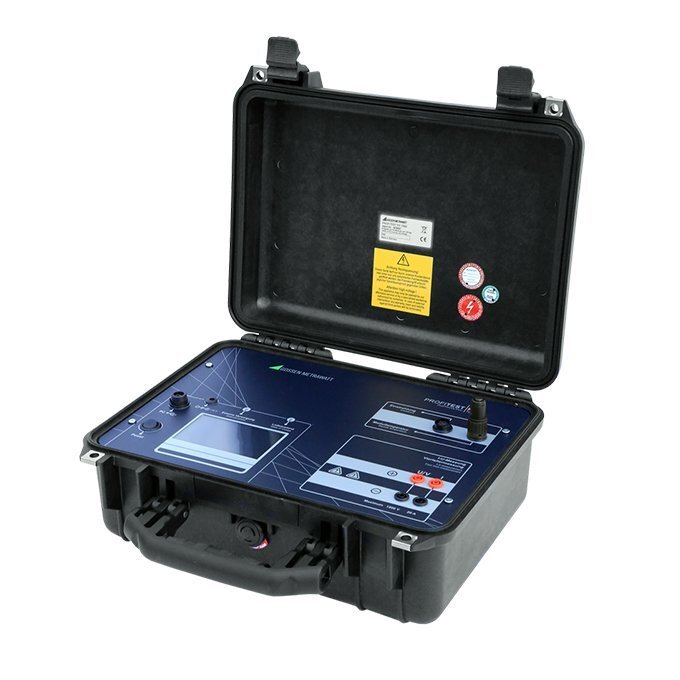

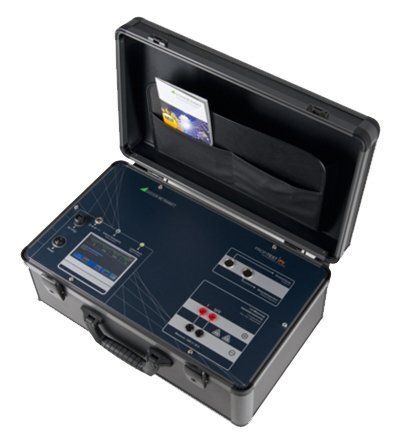

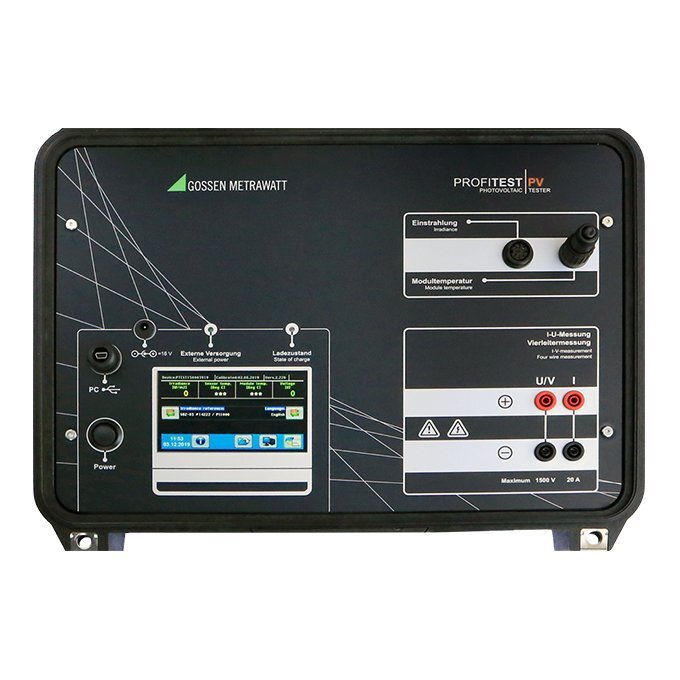

2、推薦設備：IV曲線測試儀說明書

推薦品牌：德國GMC-I

推薦型號：PROFITEST PV1500

? *開路電壓高達1500V，短路電流高達20A

? *大功率容性負載使得測試時間極短0.02-2s，確保高精度結果

? 軟件內置3萬多組件信息無需現場輸入，節省時間

? 堅固的塑料外殼, 防水, 防震, 防塵 (IP67)

? 彩色觸屏操作系統，32位工業級PC

? 閃存數據存儲 512MB (足以進行1000次以上測量)

? 采樣率極大值：100kHz, 分辨率12位

? 4線法測量, 避免了電壓測量中的系統誤差

? 適合陽光下測量的彩色TFT 顯示屏, 帶 LED 背光

? 電壓供應鋰離子電池 11.25 V/8.8 Ah/99.6 Wh (連續運行約 8 h )

? 測量周期：單次測量 0.02秒 (100 組測量值)

? 輻照度參考傳感器集成 pt1000 溫度傳感器

四、附錄：
