光伏逆變器效率關系到光伏電站的整體發電效率，精確的測量至關重要，光伏逆變器效率測試儀LMG671系列1-7通道可選，勝任從分布式到集中式逆變器測試的場合，三種不同精度模塊可以任意組合，多種傳感器可選，主機直接給傳感器供電，無間隙采樣，標配16G固態硬盤可存儲海量數據，多種數據接口可選，方便導出。

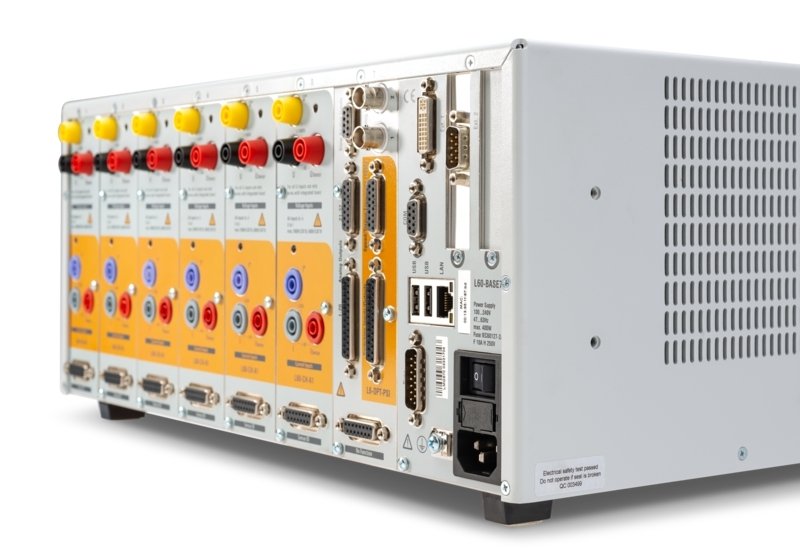

強大 · 方便 · 靈活 | 模塊化，Z大7個功率測量通道
A 模塊： DC 0.05Hz-10MHz ，采樣率1.2MSa/s 電壓電流基本精度：±（讀數的0.01%+量程峰值的0.02%） 基本功率精度： ±（讀數的0.015%+量程峰值的0.01%）
B 模塊： DC, 0.05Hz-500kHz ，采樣率151kSa/s
電壓電流基本精度：±（讀數的0.03%+量程峰值的0.03%）
基本功率精度： ±（讀數的0.05%+量程峰值的0.02%）
C 模塊： DC, 0.05Hz-10kHz ，采樣率151kSa/s
電壓電流基本精度：±（讀數的0.02%+量程峰值的0.02%）
基本功率精度： ±（讀數的0.03%+量程峰值的0.01%）
光伏逆變器效率測試儀LMG600設置菜單不同測量點的通道邏輯組合。
光伏逆變器效率測試儀LMG671系列功率分析儀相比國際同類產品具有如下D有優勢：

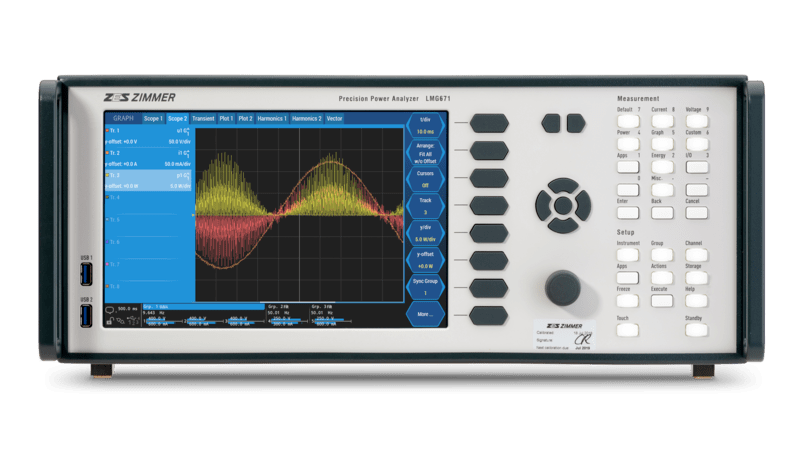

高精度、多通道功率分析儀 LMG671
高精度，雙路徑，CAN通信，可實現濾波頻率30Hz---14KHz無極調節；
NO.2
高安全等級W一同時滿足CATIV600V和CATIII1000V標準的功率分析儀；
NO.3
可實現連續錄波功能，提供Z高1.2M/s的錄波速度，記錄原始數據，供后期進行分析；
測量精度不受功率因數影響，當0 ≦ ∣ λ ∣ ≦1時功率精度都是±(讀數的0.015%+量程的0.01%)；
NO.4
LMG系列功率分析儀D有雙路徑架構，可實現扭矩相關的基波和全頻譜的精確分析同時進行，用于優化整體的效率。
光伏逆變器效率測試儀LMG671 詳情介紹
? 10.1寸，1280100分辨率，快速讀取所有重要的菜單
? DVI/VGA輸入可用于外部顯示器或者投影儀
? 設備所有功能的實時顯示，遠程操作和數據可視化
? 全新的GUI界面，操作流暢無需思索
太陽能逆變器功率分析儀界面特點
? 內置了高容量的存儲介質，標配16G固態硬盤，可増配250G固態硬盤
? 即便是設置Z快的周期也能進行長時間的內部數據存儲。
? 通過千兆以太網，RS232和選件DVI/VGA，CAN2.0A/B提供杰出的通訊能力
觸摸屏
質保期
? 12個月的計量間隔保證了低維護成本和儀器處于Z佳可用狀態
? 德國發貨起算24個月
光伏逆變器效率測試儀樹立功率分析B桿
在過去的三十多年里，ZES ZIMMER—直只專注于高精度功率測量技術，所以我們知道這不僅僅是簡單的測量電壓和電流。任 何使用一般數據采集系統來嘗試測量功率的人將會迅速需要面對它的局限性：共模抑制情況怎么樣測試結果在功率因數為0.01的時候是否仍然可靠對地電容是否足夠小以便抵抗來自泄漏電流的干擾在哪個頻率范圍廠家保證闡明的測量精度？可 以迅速清楚地知道，只有特別針對功率測量設計的設備才能真正的滿足這些高要求。ZES ZIMMER公司的LMG600在市場上脫穎而出是因為它極高的可靠性、同級別Z好的精度和Z高的帶寬一這些都是獲得Y秀結果的理想條件。
光伏逆變器效率測試適用于任何應用的多通道組合
功率分析儀提供不同的精度等級，允許用戶選擇合適的儀器來完成手上的工作。畢竟不是所有的應用都需要Z高的精度。通常 一般的分辨率和精度就已經足夠。令人遺憾的是，不是所有的測量應用都是如此。經常會出現如下情況，在相同的測量配置下 不同的測量點需要不同的帶寬和精度等級。這是為什么LMG600提供三種不同的輸入模塊，并可以安裝到同一個主機箱里，以 保證你可以根據自己的特殊應用量身定制所需的測量儀器。這樣一個低價格的解決方案能同樣很好地達到你的要求，不需要去折中接受低精度或者大材小用。
? 測量三相變頻器驅動電機及變頻器內部 直流電路
? 測量電池及雙逆變器驅動電機
? 測量三相變頻器驅動電機
? 逆變器以及內部電路測量
? 單相輸入
? 三相輸出
? 逆變器測量
? 單相輸入
? 三相輸出
? 三相功率測量，如電機
? 電源效率測量
? 磁芯損耗分析
高帶寬高精度測量
例如，高頻軸承電流，鎮流器，高頻鐵氧體磁芯損耗， 感應加熱，超聲波等
A模塊
高性價比寬頻帶測量
例如，一般實驗室工具，功率測量工具
B模塊
工頻(50HZ/60HZ)應用高精度測量
例如，待機功率測量，能效，磁芯損耗，變壓器損耗，變壓器阻抗測量，家用電器
C模塊
光伏逆變器效率測試儀無間隙測量
在很嚴格地監控電氣設備的能耗和效率的過程中，為了能夠公平地對比來自不同廠家的產品，新的標準和規程連續不斷地出臺（例如SPECpower_ssj2008，IEC62301, EN50564)。對于辦公電腦、服務器或家用電器等相同原理的應用：能量消耗 的過程總是要求長時間的分析，考慮所有相關的操作條件。Z小負載（如待機）和滿負載之間可能會有一個數量級的差異。
這使精確測量非常具有挑戰性（見"待機功耗和能效的測量”應用報告）。某些測量要求執行超過幾個小時，并且是無間隙的通過選擇一個足夠?qū)挼臏y試量程，可避免因改變量程所造成的數據丟失。LMG600的高基本精度確保在接近量程的低限時同 樣得到精確的測墾結果。
光伏逆變器效率測試儀滿足不同量程的精確測量
盡管LMG600提供電壓和電流無以倫比的寬量程，但總是有一些應用需要特別 的測量量程。無論你是否需要測量幾百安培的電流或者幾千伏的電壓，我們都 有現成的解決方案我們提供廣泛量程的電壓和電流傳感器可以W美地和 LMG600高精度功率分析儀一起工作，擴展儀器的測量量程至所需的范圍。我 們的即插即用型傳感器配有一個總線系統，這使得LMG600可以自動識別并設 罝。這允許所有的重要參數，如精確的變比因數、延遲補償量、上一次校準時 間、傳感器型號等，自動被功率分析儀讀取，在測量過程使用*此外，傳感器 器由LMG600供電，不再需要單獨的外部電源。
使用即插即用型傳感器，用戶不需要微調既可地得到Z好的結果。從用戶的角 度來看，直接測量和使用傳感器測量沒有區別。當然，市面上其他品牌的傳感 器同樣能使用在LMG671上。
光伏逆變器效率測試儀過程信號接口
經常有必要進行除了電氣參數外的 進一步測量以便能對被測設備的性 能和效率做一個有意義的整體聲明 。因此，為了確定電氣和機械事件 之間的可靠的同時性，能夠通過 LMG600 W美地同步這些測量值并計算其真有效值非常重要，一個典 型的應用就是電驅動系統的分析， 扭矩和轉速信號必須與電氣參數一 起測量和調用。相反的，也可能是 功率分析儀必須以模擬里形式輸出 測量結果以便于進一步處理，或者觸發取決于測量變量或者派生量的 開關操作。為了應對所有這些潛在 的需求，LMG600提供多種不同的 用于模擬量和數字量信號的輸入/ 輸出接口。
光伏逆變器效率測試儀星-三角轉換
在三相三線系統中，只有線電壓V12、V23. V31和線電流I1、I2、I3被直接測量。通過星-三角轉換選件，三相三線星型接法 中線電壓轉換成沒有直接測量的相電壓，然后可以得到相應的單相有功功率。同樣的，三相三線三角型接法的線電流可以轉 換成相電流。通過這些換算的值，可以引導出其他所有的變量，如諧波。電網或者用戶端的畸變和不平衡同樣可以獲得。這 使得使用一個外部的、人造的中性點變得 多佘；盡管任何人任何時候都可以使用一個中性點，假如相關的不利條件都加以考慮的話（例如增加的功率損耗等）。
光伏逆變器效率測試儀重要參數的一鍵顯示
靈活的分組設置確保通道關系簡單明了
為了正確地闡明物理測量通道之間的功能關系，功率測量通道（P通道）可以編成所謂的組，其一般呈現為物理通道之外 的虛擬測量通道或虛擬設備。P通道的邏輯組合取決于被分析系統的接線和相的數量。由于LMG600的靈活性，甚至可以編 組成不尋常和罕見的配置，如分相系統和四相或多相系統，既簡單又可靠，W一的要求就是，同一組的所有通道都具有相 同的基本頻率和都是相同的模塊（A , B，C )。這將避免因為不同的模塊類型的不同技術性能引起的微小的誤差。創建 組的一個好處是它使得儀器的設置變得簡單，例如使得同一組內影響所有通道的濾波器設置只需要設置一次即可。此外， 衍生的數值，如組內所有通道的有功、視在和無功功率都進行計算。當編組指定邏輯上通道如何連接時，接線將規定測量 設備的輸入如何與測量電路連接，不管是否是星-三角電路或者是有中性線的電路等。接線表明了儀器如何解讀測量信號。
