點擊下載：不銹鋼水箱圖集 12S101   PDF格式

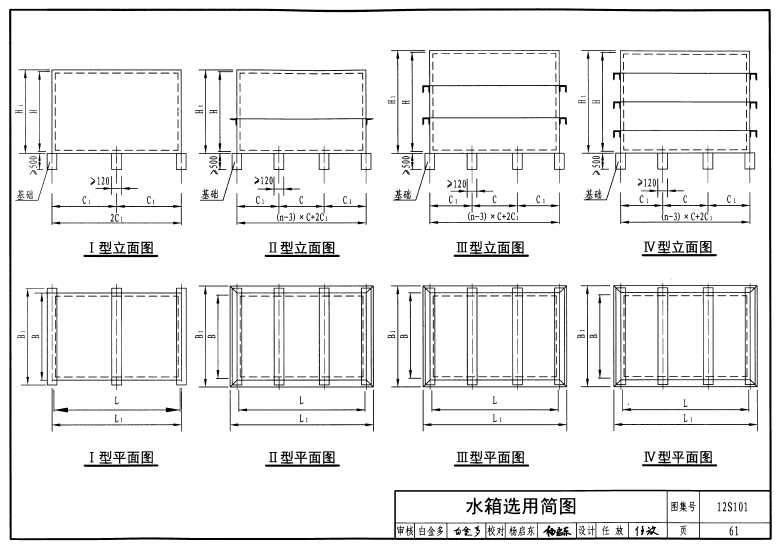

12S101不銹鋼水箱圖集（選用簡圖）

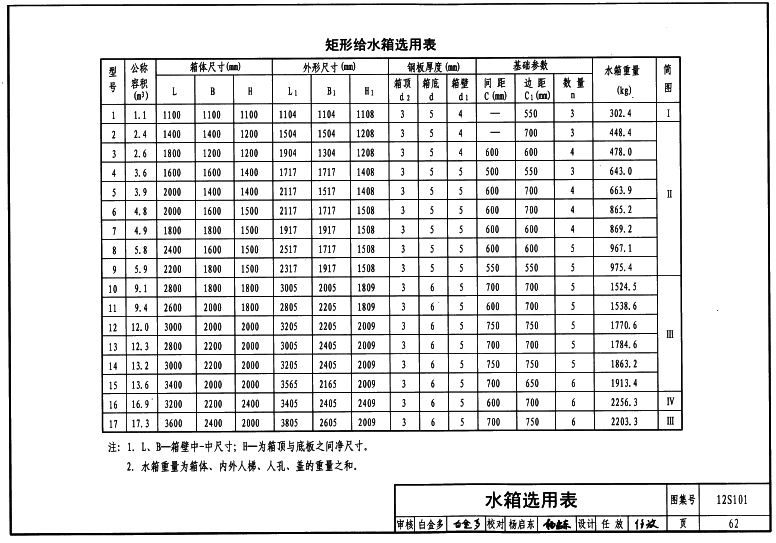

12S101不銹鋼水箱圖集（選用表1）

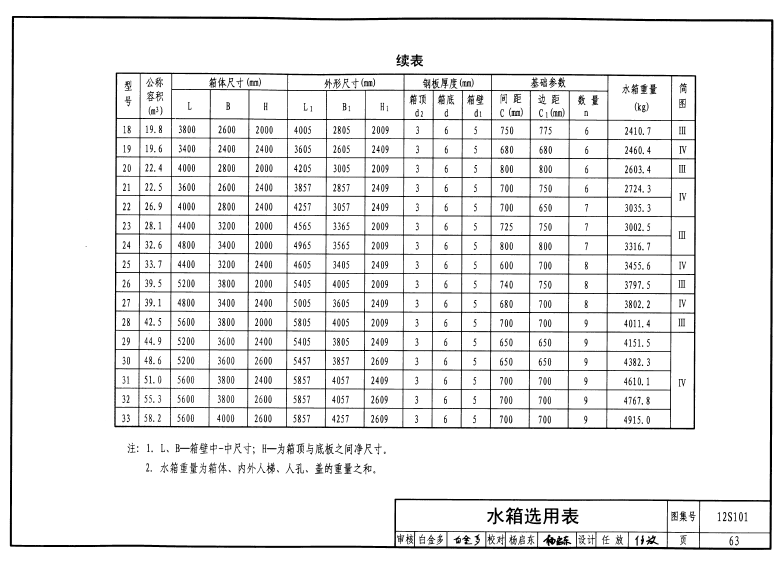

12S101不銹鋼水箱圖集（選用表）

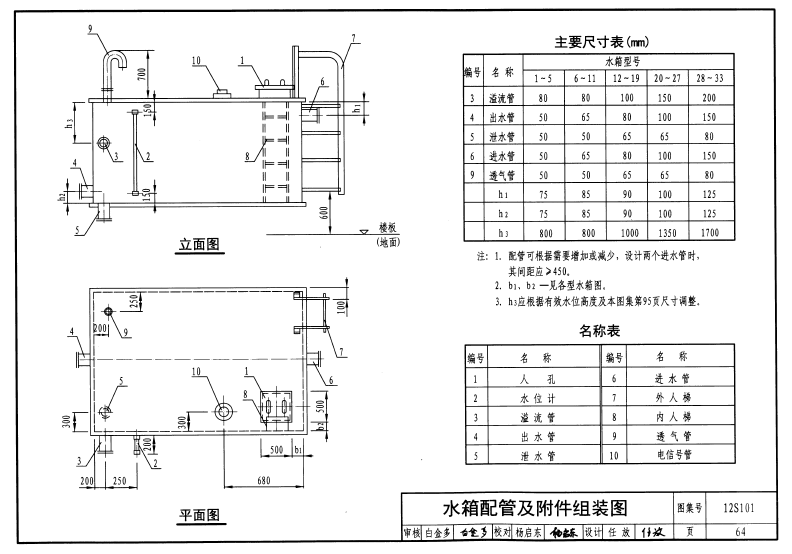

12S101不銹鋼水箱圖集（組裝圖）











不銹鋼水箱圖集 12S101  （外形圖）：



不銹鋼水箱圖集 12S101  （選用表一）：



不銹鋼水箱圖集 12S101  （標準板）：



不銹鋼水箱圖集 12S101  （基礎圖）：



不銹鋼水箱圖集 12S101  （選用表二）：



不銹鋼水箱內人梯圖集：



不銹鋼水箱外人梯圖集：



不銹鋼水箱人孔圖集：



不銹鋼水箱配管接頭安裝圖集：



不銹鋼水箱溢流管透氣管安裝圖集：



不銹鋼水箱玻璃管液位計安裝圖集：



不銹鋼水箱浮球閥安裝圖集：
